Návod na instalaci řezacího modulu H2D
Video návod
1. Spusť vyhřívanou podložku
2. Nainstaluj řezací platformu

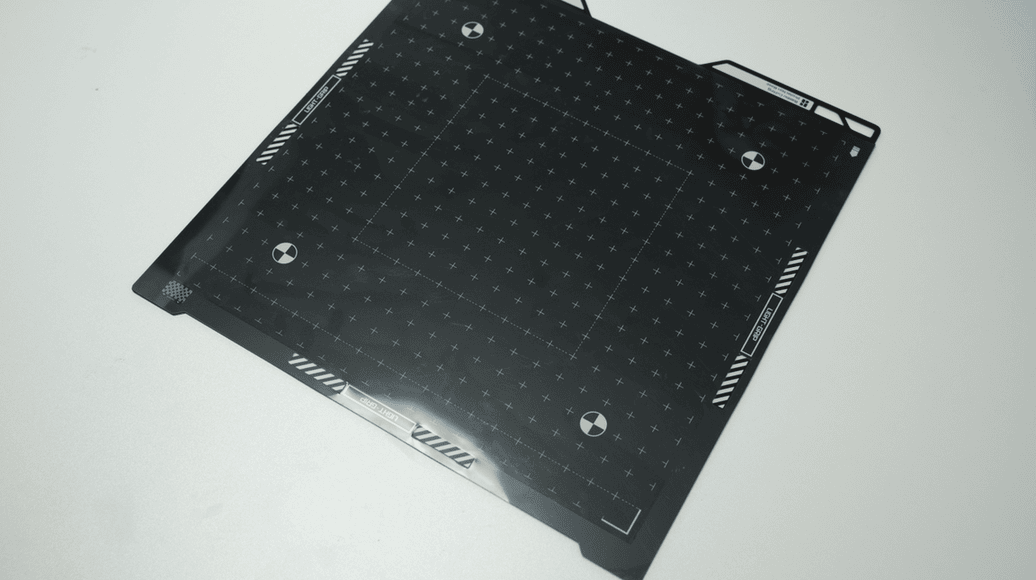

Sundej tiskový plát z vyhřívané podložky.
Po stržení ochranné fólie ze strany řezací platformy, která směřuje nahoru, nainstaluj řezací podložku na vyhřívanou podložku (ochrannou fólii na straně dotýkající se podložky neodstraňuj) a ujisti se, že dva rohy lícují s dorazy na podložce.
Poznámka: Sundanou ochrannou fólii nevyhazuj. Když podložku nepoužíváš, můžeš fólii znovu nalepit na lepicí podložku, aby na ni nelnuly nečistoty a aby si udržela lepivost.
3. Nainstaluj řezací modul
Stiskni horní dva rohy předního krytu toolheadu a zatáhni dopředu, čímž kryt sundáš.
Pokud páčku nelze stlačit dolů, povol imbus H2.0 o půl otáčky proti směru hodinových ručiček, aby se páčka uvolnila. Znovu stlač pro potvrzení. Pokud je stále příliš utažená, povol ji o dalšího půl otáčky, dokud nezapadne hladce.
Nebo pokud lze modulem po zajištění páčky kývat rukou, je třeba utáhnout imbus H2.0 o půl otáčky po směru hodinových ručiček, aby ses zajistil západku. Znovu zakývej pro potvrzení; pokud je stále příliš volná, utáhni ji o další půl otáčky, dokud nepřestane kývat.
Sundej ochranný kryt z držáku čepele. Pracuj opatrně, aby ses neporanil. Ochranný kryt si dobře uschovej pro obalení držáku čepele při následné instalaci a demontáži.
Otevři prachový kryt a zasuň konektor do rozhraní toolheadu.
4. Kalibrace uchycení řezacího modulu
Pozor: při kalibraci instalace řezacího modulu musí být nainstalován držák čepele a čepel. Modul pera neinstaluj.
Podrobnější návody na vybalení, instalaci a používání najdeš v této wiki.
Představení hlavních komponent a postupu používání řezacího a kreslicího modulu
5. Nainstaluj modul pera (pokud potřebuješ kreslicí funkci)
Sundej výškový kalibrátor z držáku pera a nainstaluj ho na spodek.
Otoč upínkou pera proti směru hodinových ručiček, abys ji povolil. Zasuň pero až na doraz a poté otoč upínkou po směru hodinových ručiček, abys ji utáhl.
Při vyjímání a instalaci nástroje pro držák čepele můžeš použít 3D vytištěný pomocný nástroj pro držák čepele a čepel. Pokud pomocný nástroj nemáš, vytáhni držák čepele dolů za zaoblené hrany. Čepel je ostrá. Pracuj opatrně, aby ses neporanil!
Zasuň modul pera do řezacího modulu.
Příloha:
6. Doporučení pro vyjmutí držáku čepele, čepele a řezacího modulu
Po vyjmutí řezacího modulu zakryj ochranným krytem držák čepele s čepelí, abys předešel náhodnému pořezání rukou.
Můžeš použít 3D vytištěný pomocný nástroj pro držák čepele a čepel.
Pokud vytištěný nástroj nemáš, můžeš k vyjmutí čepele použít červené silikonové pouzdro, abys předešel náhodnému pořezání.
Při instalaci čepele můžeš použít pinzetu, aby ses neporanil. Držák čepele má magnetickou funkci, takže jakmile čepel zasuneš do určité hloubky, automaticky zapadne na místo.
7. Doporučení pro skladování řezací platformy
Ochrannou fólii na oboustranně lepicí podložce nevyhazuj. Když ji nepoužíváš, můžeš fólii znovu nalepit na lepicí podložku, aby na ni nelnuly nečistoty a aby si udržela lepivost.
